リモコンアプリの動作モード

各動作モードの説明
リモコンアプリ(App_IO)には、6つの動作モードがあります。

動作モードの一覧

各モードは、Mx ピンを未接続または GND へ接続することで設定します。

M3M2M1モード機能省電力動作LID初期値
OOO子機:連続入力状態を親機へ送信するほか、常に受信データを待機して出力へ反映します120
OOG親機:連続入力状態を子機へ送信するほか、常に受信データを待機して出力へ反映します0
OGO中継機:連続常に受信データを待機して中継します122
OGG子機:連続0.03秒頻繁に入力状態を親機へ送信するほか、常に受信データを待機して出力へ反映します123
GOO子機:間欠1秒1秒おきに入力状態を親機へ送信するほか、受信を無効化して常に節電モードへ入ります124
GGO(ペアリングモード)詳細
GGG子機:間欠10秒10秒おきに入力状態を親機へ送信するほか、受信を無効化して常に節電モードへ入ります127

O:未接続(OPEN)、G:GNDへ接続

初期状態は子機:連続モードです。

モードによって端末を識別するための論理デバイスID(LID)の初期値は異なります。

親機

連続モード

親機:連続モード

信号入力の変化を検知したとき、また1秒おきに、すべての子機へデータを送信します。

また子機から送信されるデータを常時待機しており、反応がよいものの、常に電力を消費します。

  • 受信:常に待機
  • 送信:入力変化時/1秒おき

子機

連続モード

子機:連続モード

信号入力の変化を検知したとき、また1秒おきに、すべての親機へデータを送信します。

また親機から送信されるデータを常時待機しており、反応がよいものの、常に電力を消費します。

親機との通信のイメージ

親機との通信のイメージ

  • 受信:常に待機
  • 送信:入力変化時/1秒おき

子機:連続0.03秒モード

子機:連続モードの定期送信の間隔は1秒ですが、これを0.03秒に短縮するモードです。

親機から送信されるデータを常時待機しているものの、子機から親機への通信で帯域を占有してしまうため、親機の入力に対する反応は鈍くなってしまいます。常に電力を消費します。

親機との通信のイメージ

親機との通信のイメージ

  • 受信:常に待機
  • 送信:入力変化時/0.03秒おき

間欠モード

子機:間欠1秒モード

信号入力の変化を検知したとき、また1秒おきに節電モードを解除し、すべての親機へデータを送信します。

受信機能を無効とするため、親機の制御を受けることはできません。省電力性能に優れたモードです。

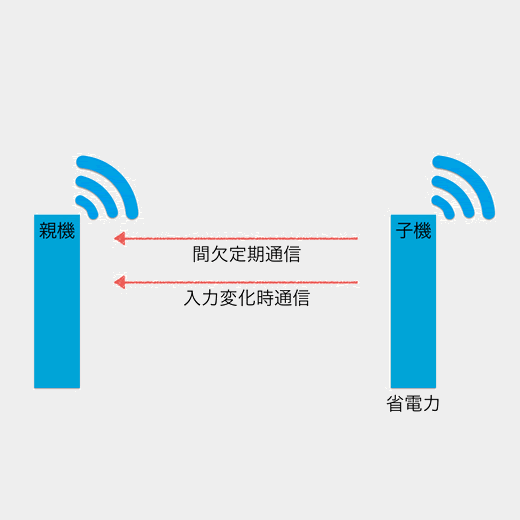

親機との通信のイメージ

親機との通信のイメージ

  • 受信:無効
  • 送信:入力変化時/1秒おき

子機:間欠10秒モード

信号入力の変化を検知したとき、また10秒おきに節電モードを解除し、すべての親機へデータを送信します。

受信機能を無効とするため、親機の制御を受けることはできません。省電力性能に優れたモードです。

親機との通信のイメージ

親機との通信のイメージ

  • 受信:無効
  • 送信:入力変化時/10秒おき

中継機

連続モード

中継機:連続モード

中継機は、受信したパケットを送信します。

親機と子機の間に3つまで設置できますが、中継機を増やすとパケットの数が増大するため、干渉しやすくなることに注意してください。

中継のイメージ

中継のイメージ

  • 受信:常に待機
  • 送信:受信時
