コマンダー

コマンダー画面の操作説明

Windows macOS Linux RasPi

概要

コマンダーは、TWELITE にシリアルメッセージを送信する機能です。

コマンダーの最初の画面は留意事項について記載しています。

画面上部にはテキストで表現されたタブがあり、これをマウスでクリックすることでタブ中の画面に移動できます。

操作	説明
[ A ]	タブの移動（左）
[ A ] 長押し	この画面を抜けて、選択画面に戻ります。
[ B ]	割当なし
[ B ] 長押し	割当なし
[ C ]	タブの移動（右）
[ C ] 長押し	TWELITE のリセットピンを制御し、リセットします。
`ESC`	この画面を抜けて、選択画面に戻ります。

この画面では、標準アプリ（App_Twelite）の 0x80コマンドを生成し、送信します。

接続する TWELITE には App_Twelite または親機・中継機アプリ（App_Wings）を書き込んでおき、アプリケーションID・チャネルを設定した上で、通信相手からメッセージが受信されていることを確認してください。

項目	内容
宛先	送信先の TWELITE を指定します。自身が子機の場合は「親機:0」宛を指定してください。自身が親機の場合は「全子機＝0x78」または特定の子機ID（1..8まで指定可能）を指定します。
DI1..DI4	DI1からDI4までの設定状態です。 ■は選択（LOW=GNDレベル）、□は(HIGH=VCCレベル)を意味します。下項目のSELを指定してください。
SEL	各DIの選択ビットです。（0ならDIの指定を無視し、1なら指定を有効化します。）
PWM1..4	PWMのデューティ比を設定します。 0はGNDレベル相当、1024(100%)はVCCレベル相当です。 N.A.にしたPWMポートは変更しません。（注：MW-STA-KIT-0/MW-STA-SOLO-0基板のPWM1はVCCからの吸い込みとなっているため、　LEDは0のときに最も明るく点灯し、100%で消灯します。）

各項目を変更するたびにコマンドが生成されます。送信ボタンを押すと、現在の設定のコマンドを再度送信します。

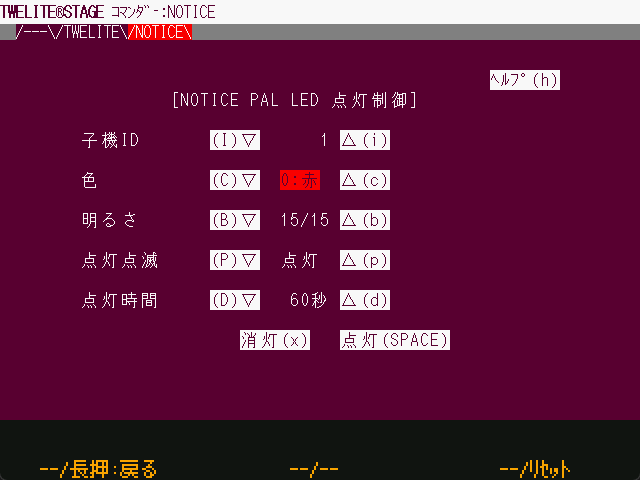

接続する TWELITE には App_Wings を書き込んでおき、アプリケーションID・チャネルを設定した上で、通信相手からメッセージが受信されていることを確認します。

項目	内容
宛先	送信先の TWELITE PAL の ID を指定します。値の範囲は 1..8 です。
色	点灯色を７色から指定します。白は２種類ありますが、一方はRGBの混色でもう一方は白色LED単体が点灯します。
明るさ	0..15で指定します。0は消灯です。
点灯点滅	点灯または点滅パターンを選択します。
点灯時間	コマンド発行後、一定時間経過すると自動的に消灯する機能です。
消灯（x）	消灯メッセージを生成し、LEDを消灯させます。
点灯（SPACE）	現在の設定を送信し、LEDを点灯させます。

各項目を変更するたびにコマンドが生成されます。送信ボタンを押すと、現在の設定のコマンドを再度送信します。

画面下部には、コマンドが生成されたタイムスタンプと :で始まるコマンドが表示されます。クリップボードにはこの画面の内容がコピーされます。
