まずは使ってみる
DIx/AIx ポートへ入力した信号をもう片方の DOx/PWMx ポートへ反映させてみましょう。使用する製品
 |
|---|

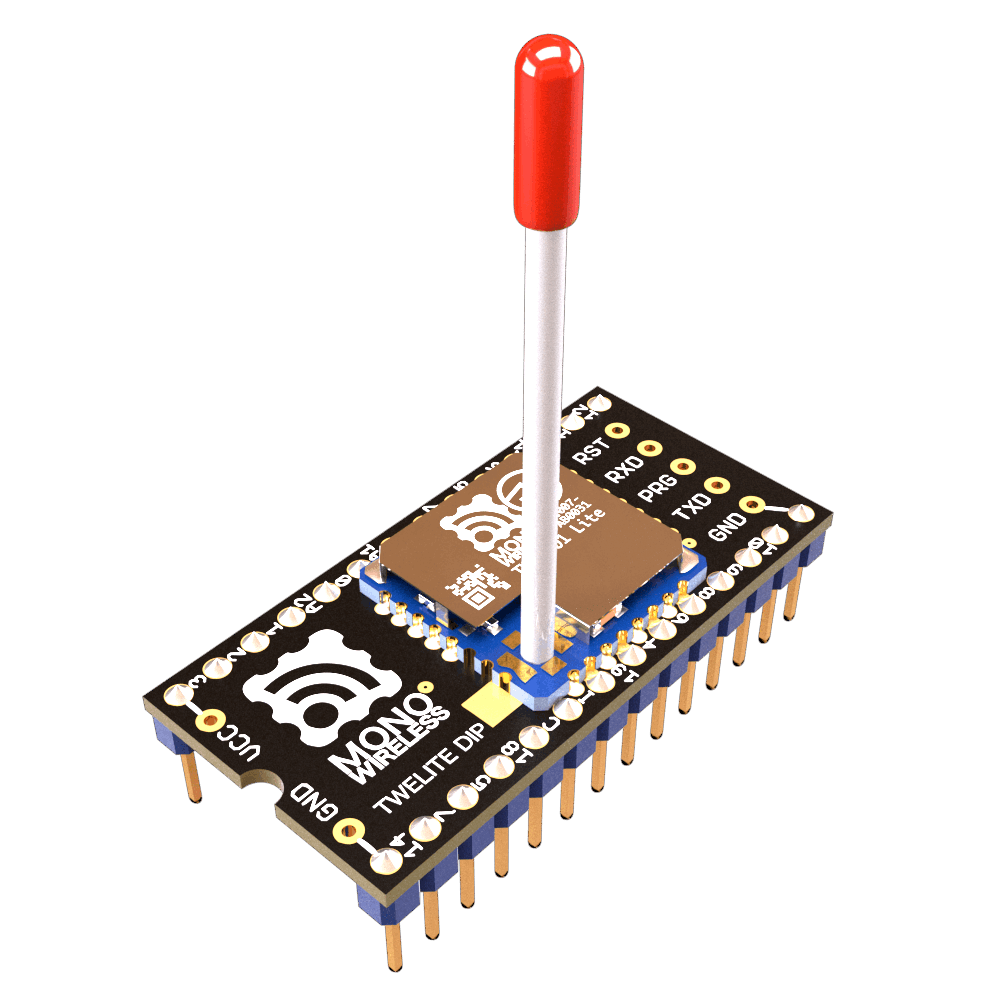

| TWELITE DIP |
| TWELITE 親機／子機／中継機 |
| 超簡単！標準アプリ |
| 2個（中継機使用時は3個） |
片方向の信号伝送
親機へ入力された信号を、子機から出力できます。
親機はすべての子機へデータを送信します
DIx で全ての子機の DOx を同時に制御できます。デジタル信号
親機へ接続したスイッチを押すと子機へ接続した LED が点灯し、親機へ接続したスイッチを離すと子機へ接続した LED が消灯します。
親機の配線
子機の配線
上記の例では DI1 と DO1 だけを使っていますが、ポートは合計4つあります。他のポートも同様に使用できます。
片側の TWELITE DIP は、M1 ピンを GND へ接続してください。親機となります。
また、未使用の AIx ポートは VCC へ接続してください。無効化されます（インタラクティブモードによる設定変更で省略可）。
出力できる電流の大きさには制限があります
| 電源電圧 | 駆動能力 |
|---|---|
| 2.7V-3.6V | 4mA |
| 2.2V-2.7V | 3mA |
| 2.0V-2.2V | 2.5mA |
駆動能力を超える場合は、MOSFET やトランジスタを使用してください。
アナログ信号
親機へ接続したボリュームを回すと、子機へ接続した LED の明るさが変化します。
親機の配線
子機の配線
上記の例では AI1 と PWM1 だけを使っていますが、ポートは合計4つあります。他のポートも同様に使用できます。
入出力の電圧について
アナログ入力は2.0V以下で動作します。
上記の例では、電源電圧をボリューム（10KΩ）と抵抗（10KΩ）で半分に分圧しています。初期状態の超簡単！標準アプリでは、ボリューム用に調節した出力を PWMx へ適用します。このときのデューティ比を\(duty\)とするとき、入力電圧\(V_{input}\)と電源電圧\(V_{cc}\)を使って表す計算式を次に示します。
\(duty=min(230\frac{V_{input}}{V_{cc}}-5, 100)\)
なお、インタラクティブモードを使ってオプションビット 0x00000040 を設定すると、1.8V 以下の入力に対してフルスケールで出力できます（2.0V以上で未使用扱い）。
\(duty=100\frac{min(V_{input}, 1.8)}{1.8}\)
PWM2 および PWM3 へ何らかの配線をしていると、ファームウェアを書き換えできない場合があります。
これらのピンは、ファームウェア書き換え時に使用するための機能を備えているからです（詳細）。
双方向の信号伝送
信号伝送は、親機から子機だけではなく、子機から親機へも同様に行えます。
親機はすべての子機からデータを受信します
複数の子機を用意すると、排他的な子機の DIx で親機の DOx を平行して制御できます。
（例：ある子機の DI1 を親機の DO1 へ、別の子機の DI2 を親機の DO2 へ反映させる）
デジタル信号の伝送例を双方向に拡張してみましょう。なおアナログ信号の伝送例も同様に拡張できます。
親機へ接続したスイッチを押すと子機へ接続した LED が点灯し、親機へ接続したスイッチを離すと子機へ接続した LED が消灯します。 同時に子機へ接続したスイッチを押すと親機へ接続した LED が点灯し、子機へ接続したスイッチを離すと親機へ接続した LED が消灯します。
親機の配線
子機の配線
上記の例では DI1 と DO1 だけを使っていますが、ポートは合計4つあります。他のポートも同様に使用できます。
中継機の設置
中継機として設定したものを親機と子機の間へ設置することで、通信距離を延長できます。最大3段まで中継できます。
中継機の配線
M2 を GND へ接続します。
