Python による子機との通信(ウェブサーバIoT編)

Python を使って子機のデータをウェブサーバへ送信する
実用に近い応用編として、ウェブサーバを利用した IoT システムを構築します。

TWELITE ARIA の温湿度データを収集

温湿度センサータグ TWELITE ARIA から受信した温湿度データをウェブサーバへ送信し、ページ上のグラフに表示する簡単な IoT システムを構築してみましょう。

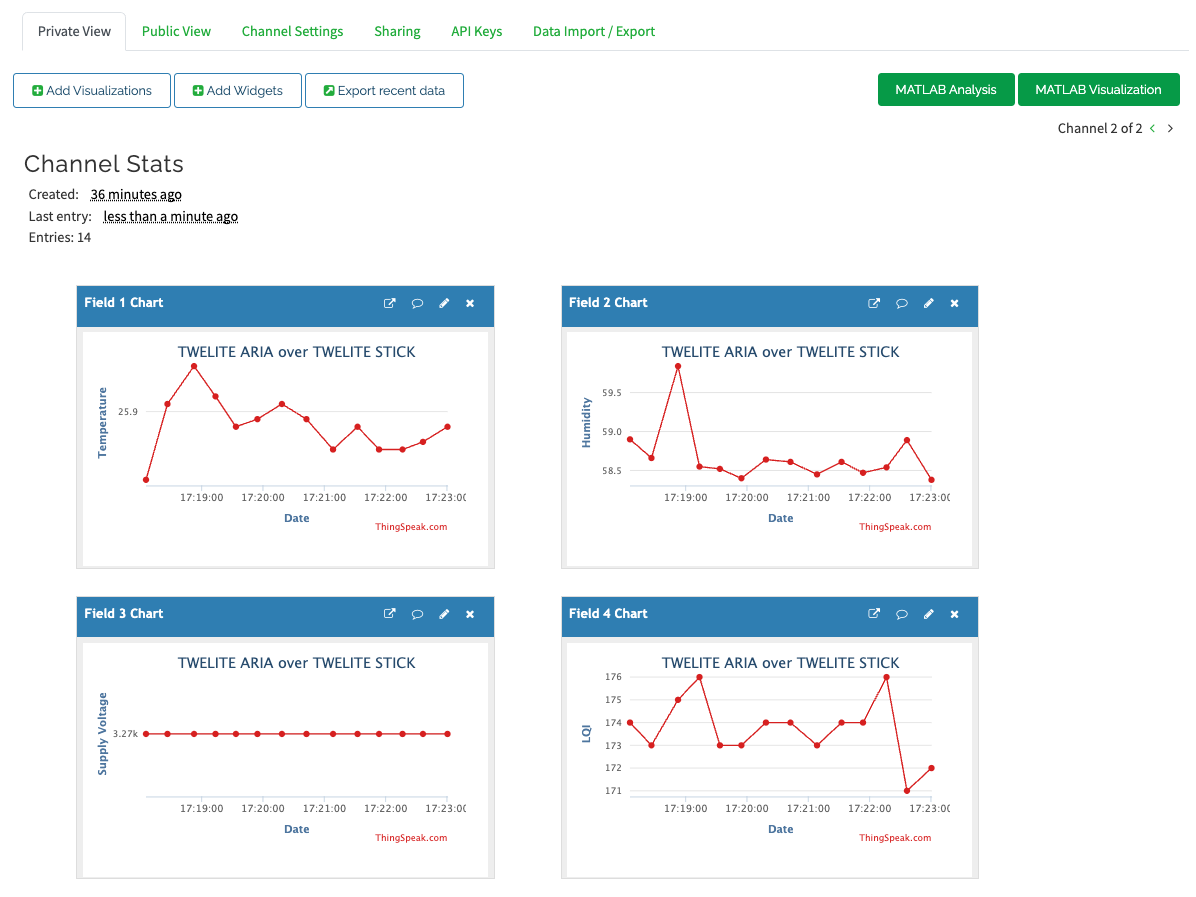

ThingSpeakの表示例

ThingSpeakの表示例

TWELITE DIP を対象とした基本編のスクリプトでは DI1DO1 の簡単な操作に留めましたが、実際の IoT システムでは、REST API などを利用して、取得したデータをさらに上位のサーバへ送信する必要があります。

ThingSpeak について

ここでは、MathWorks のサービス ThingSpeakMWings ライブラリを組み合わせて使います。

アカウントの作成

ThingSpeak のサイトへアクセスし、MathWorks のアカウントを作成します。

Channel の作成

“Channel” を作成し、次のように設定します(“Name"や"Description"は適当で構いません)

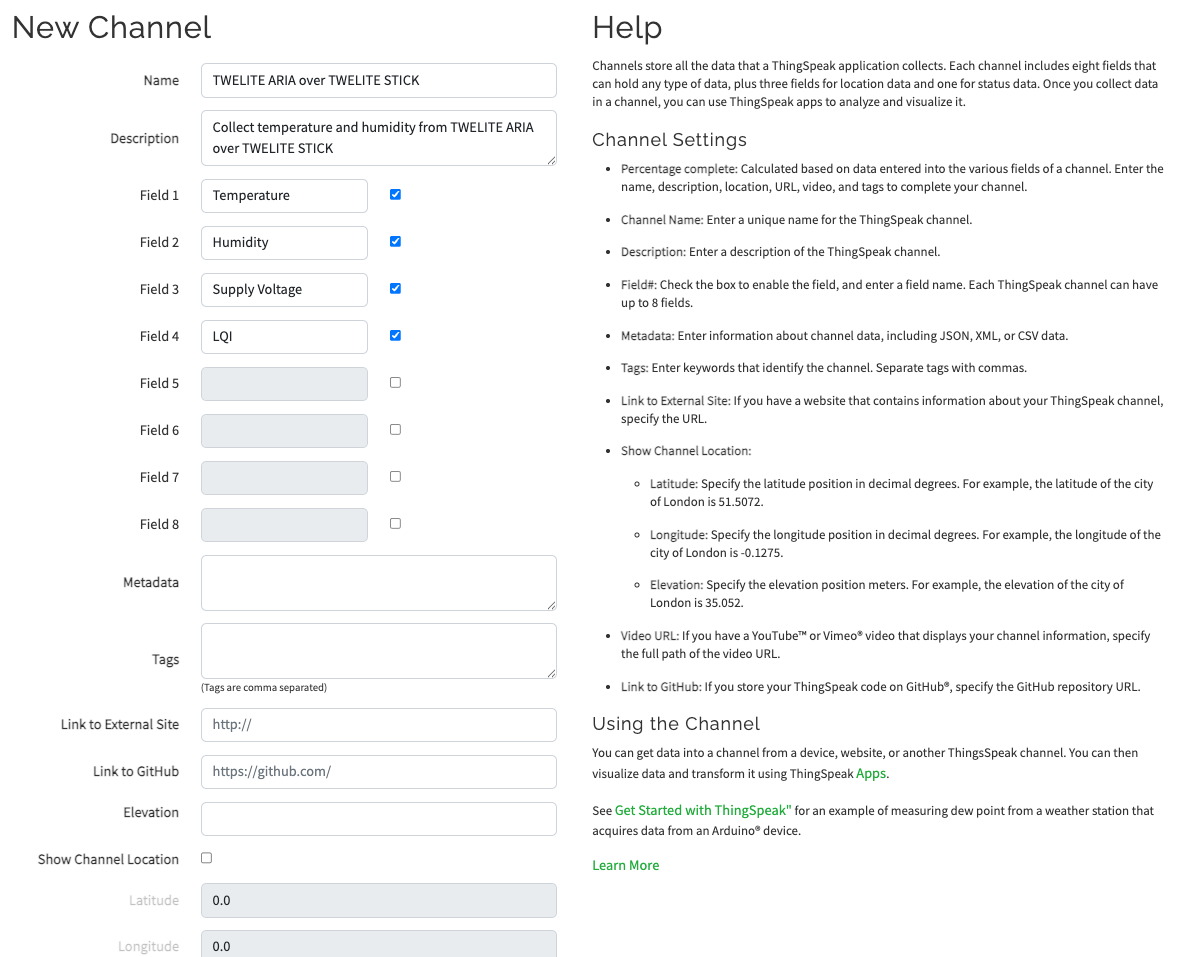

Channelの設定例

Channelの設定例

API Keys の取得

Channel ページの “API Keys” タブに移動し、16文字の “Write API key” を控えておきます。

TWELITE ARIA の設定と起動

TWELITE ARIA の設定変更

TWELITE ARIA の設定を変更し、TWELITE ARIA モード送信間隔を20秒以上とします(サーバへの過負荷を避けるため)。

TWELITE ARIA の起動

CR2032 電池を投入し、TWELITE ARIA を起動します。

CR2032電池を挿入

CR2032電池を挿入

スクリプトの作成と実行

モジュールの導入

Python 3.12 以降と mwings(またはmwingslite)およびrequestsモジュールを導入します。


pip install mwings requests

スクリプトの作成

後述のスクリプト stick_aria_thingspeak.py を作成してください。mwings.parsers.app_ariaを使ってデータを受信し、requestsモジュールを使って ThingSpeak へ HTTP GET リクエストを送信します。

# -*- coding:utf-8 -*-

from zoneinfo import ZoneInfo
from time import perf_counter

import mwings as mw
import requests


API_KEY = "XXXXXXXXXXXXXXXX"  # Replace with your ThingSpeak API key
BASE_URL = "https://api.thingspeak.com/update"
SEND_MIN_INTERVAL = 20  # Minimum interval in seconds to send data to ThingSpeak


# Main function
def main() -> None:
    # Create a twelite object
    twelite = mw.Twelite(mw.utils.ask_user_for_port())

    # Use JST for received data
    twelite.set_timezone(ZoneInfo("Asia/Tokyo"))

    # Initialize last send time
    last_send_time = perf_counter() - SEND_MIN_INTERVAL

    # Initialize the target serial ID
    target_serial_id = -1

    # Register event handlers
    @twelite.on(mw.common.PacketType.APP_ARIA)
    def on_app_aria(packet: mw.parsers.app_aria.ParsedPacket) -> None:

        # Filter packets by serial ID
        if target_serial_id < 0:
            # Set the serial ID from the received packet
            target_serial_id = packet.source_serial_id
            print(f"Serial ID set to {target_serial_id:08X}")
        elif packet.source_serial_id != target_serial_id:
            # Ignore packets from other serial ID devices
            print(
                f"Ignoring packet from serial ID {packet.source_serial_id:08X}, expected {target_serial_id:08X}"
            )
            return

        # Throttle sending to ThingSpeak
        if perf_counter() - last_send_time < SEND_MIN_INTERVAL:
            print("Skipping send due to minimum interval")
            return  # Skip sending if within the minimum interval
        last_send_time = perf_counter()  # Update last send time

        # Send data to ThingSpeak
        payload = {
            "api_key": API_KEY,
            "field1": f"{packet.temp_100x / 100.0:.2f}",  # Temperature
            "field2": f"{packet.humid_100x / 100.0:.2f}",  # Humidity
            "field3": f"{packet.supply_voltage}",  # Supply voltage (mV)
            "field4": f"{packet.lqi}",  # Link Quality Indicator
        }
        response = requests.get(BASE_URL, params=payload)

        # Check the response status
        if response.status_code == 200:
            print(f"OK: entry ID = {response.text}")
        else:
            print(f"NG: status code = {response.status_code}")

    # Start receiving
    try:
        # Set as daemon thread
        twelite.daemon = True
        # Start the thread, Join to the main thread
        twelite.start()
        print("Started receiving")
        while True:
            twelite.join(0.5)  # Receive
    except KeyboardInterrupt:
        # Stop the thread
        print("Flushing...")
        twelite.stop()
        print("Completed")


if __name__ == "__main__":
    # Call the main function
    main()

スクリプトの実行

スクリプトを実行します。


python stick_aria_thingspeak.py

TWELITE ARIA からのデータを受信し、正常にデータを送信できたなら、次のようにして値の続き番号を示す Entry ID が表示されます。

Started receiving
Serial ID set to 8201C2DC
OK: entry ID = 1
OK: entry ID = 2
OK: entry ID = 3
OK: entry ID = 4
OK: entry ID = 5
...

ThingSpeak の “Private View” タブをクリックしてください。送信されたデータがグラフに表示されるはずです。

初期状態では、Y軸の範囲が動的に変化します。各グラフの✏️ボタンから最大最小値などを設定できます。

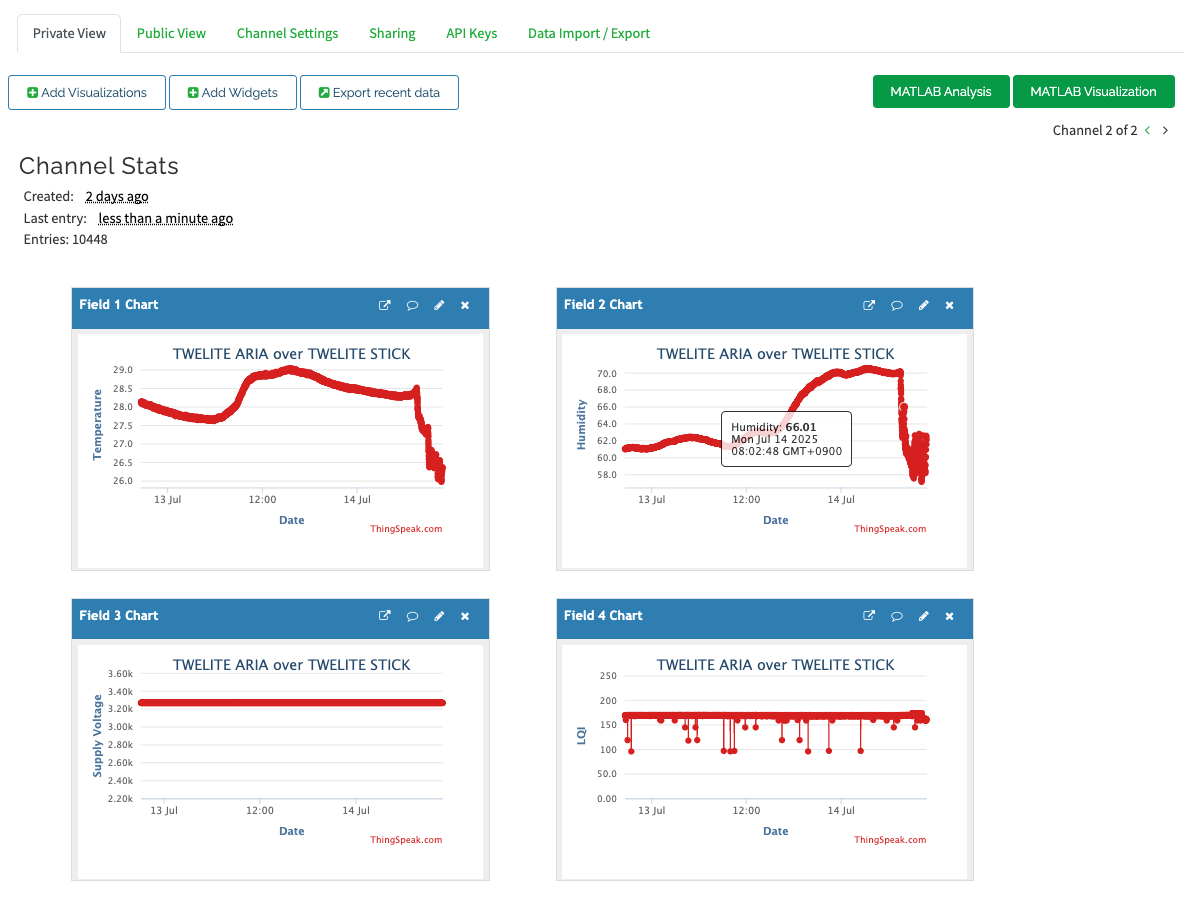

約2日分のデータを表示する様子

約2日分のデータを表示する様子

スクリプトの解説

サーバへ送信するデータは、次の部分で構成しています。

# Send data to ThingSpeak
payload = {
    "api_key": API_KEY,
    "field1": f"{packet.temp_100x / 100.0:.2f}",  # Temperature
    "field2": f"{packet.humid_100x / 100.0:.2f}",  # Humidity
    "field3": f"{packet.supply_voltage}",  # Supply voltage (mV)
    "field4": f"{packet.lqi}",  # Link Quality Indicator
}
response = requests.get(BASE_URL, params=payload)

mwings.parsers.app_aria から温湿度とコイン電池の電源電圧、0-255の数値で表現される電波通信品質(LQI)を取得し、文字列に変換したうえで GET リクエストのクエリとしています。
