TWELITE STAGE APP による動作確認と設定

基本的な動作確認

TWELITE STICK を接続

PC の USB ポートに TWELITE STICK を接続してください。

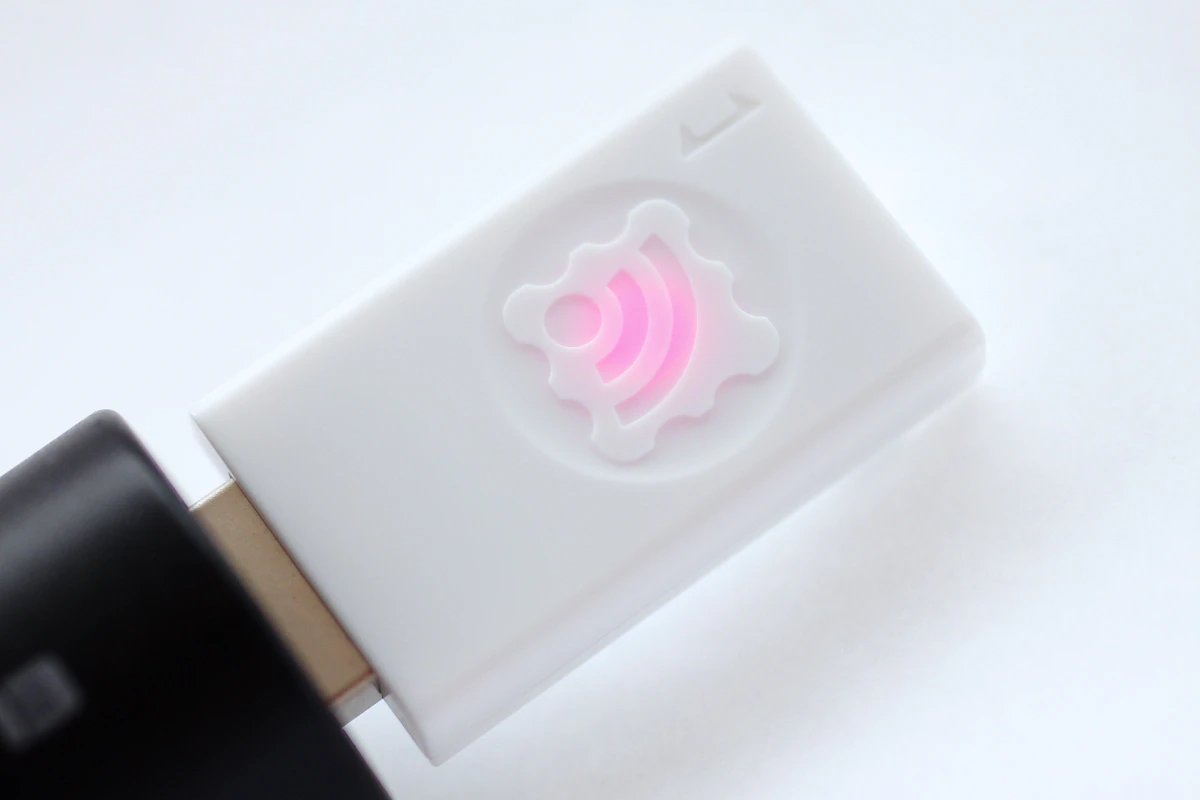

工場出荷時の TWELITE は、親機・中継機アプリの親機モードに設定されています。TWELITE シリーズの子機との間で送受信を行うことができ、ロゴマークはマゼンタに光るはずです。

起動メッセージを確認

TWELITE STICK の動作を確かめるために、まずは起動時に出力されるメッセージを確認してください。

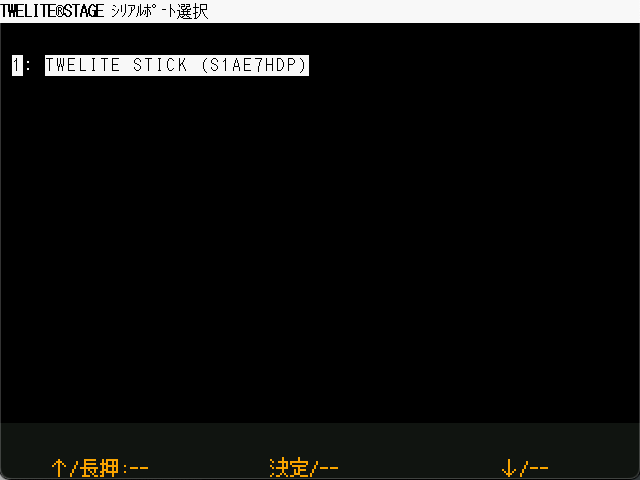

TWELITE STICK を接続した状態で、MWSTAGEフォルダ内のTWELITE_Stageを実行します。シリアルポート選択の画面に、TWELITE STICKが表示されます。

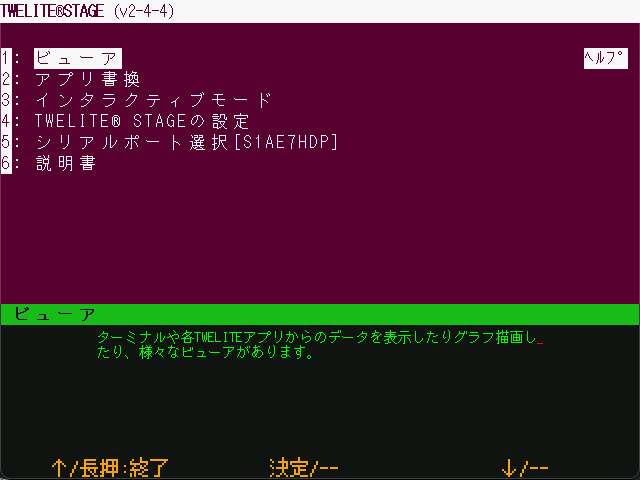

TWELITE STICK を選択すると、メインメニューに移行します。

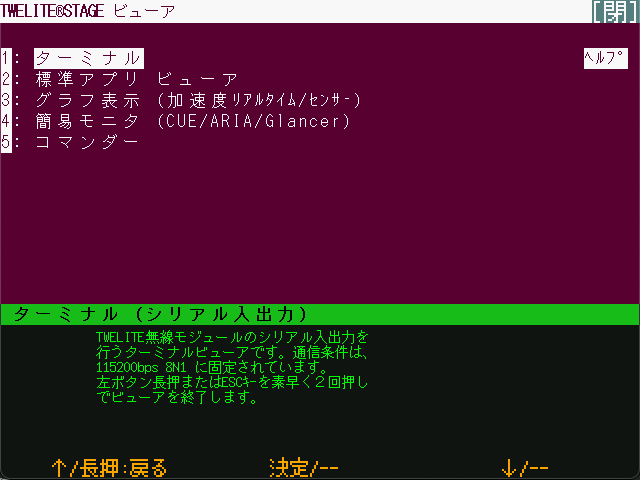

ビューアを選択すると、ビューア選択のメニューに移行します。

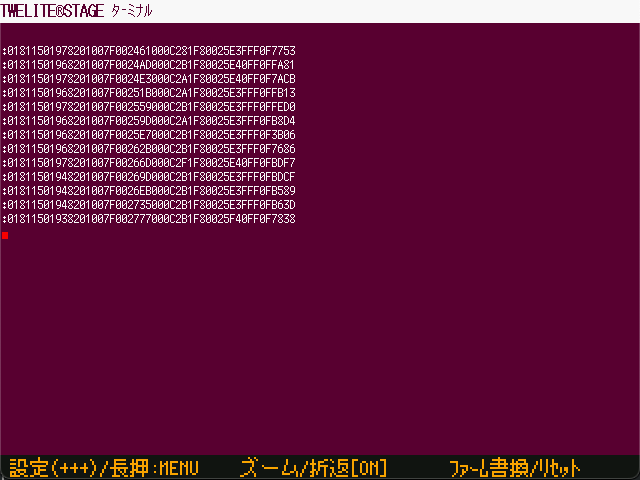

ターミナルを選択すると、一般的なターミナルソフトと同様に VT-100 互換のターミナル画面を表示します。

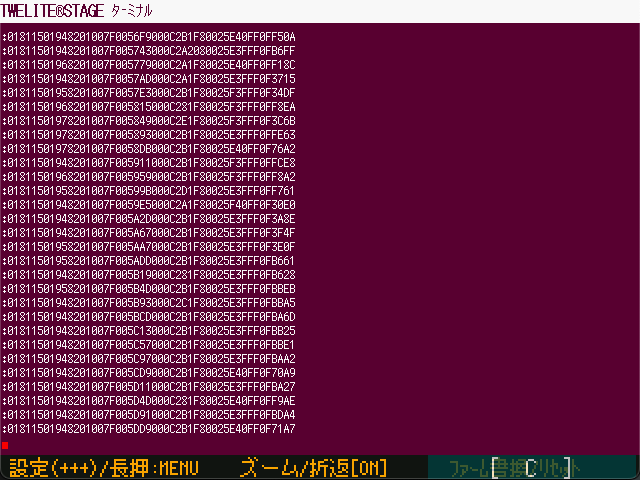

初期状態では、上記のように TWELITE STICK が受信したパケットのデータを出力しているかもしれません。

右下にあるファーム書換／リセットを長押しして、TWELITE をリセットしてください。

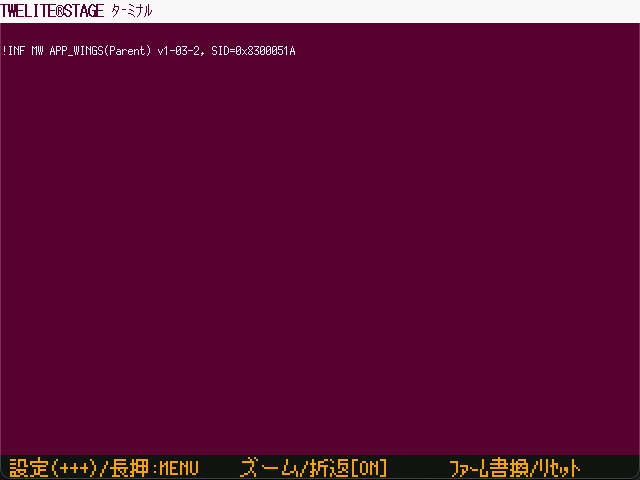

起動メッセージが出力されます。

上記の例では、次のメッセージを出力しています。

!INF MW APP_WINGS(Parent) v1-03-2, SID=0x8300051A

このように !INF MW APP_WINGS(Parent) と表示されていれば、親機・中継機アプリ（App_Wings）の親機モードが動作していることが分かります。

TWELITE DIP の子機と通信

ここでは、TWELITE DIP の子機との通信動作を確認する方法をご紹介します。

TWELITE DIP は、工場出荷時に書き込まれている 超簡単！標準アプリ（App_Twelite）が動作しているものとします。

TWELITE DIP の準備

TWELITE DIP の子機の DI1 と GND の間にスイッチを、DO1 と VCC の間に LED を接続してください。子機は超簡単！標準アプリの端末どうしの通信を確認する場合と同じ構成です。

TWELITE DIP の親機の代わりに TWELITE STICK を使うことで、ボタンの状態を PC 側で検知したり、LED を PC から光らせることができます。

TWELITE STICK の接続

TWELITE STICK を PC の USBポートに接続してください。

親機・中継機アプリの親機モードに設定されていれば、マゼンタに光ります。

端末の設定

端末の設定変更は不要です。工場出荷時の状態のまま、すぐに通信を開始できます。

しかし、ここでは念のため設定値を確認しておきましょう。

TWELITE シリーズの設定変更を UART 通信によって行うには、端末をインタラクティブモードで起動します。TWELITE STAGE APP には、インタラクティブモードを扱うための機能があります。

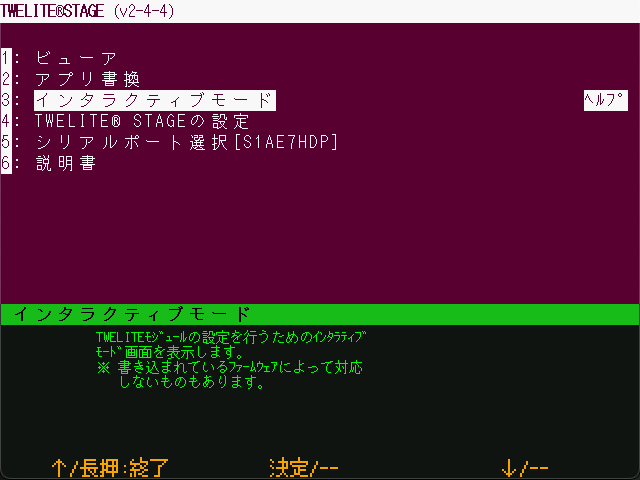

メインメニューからインタラクティブモードを選択します。

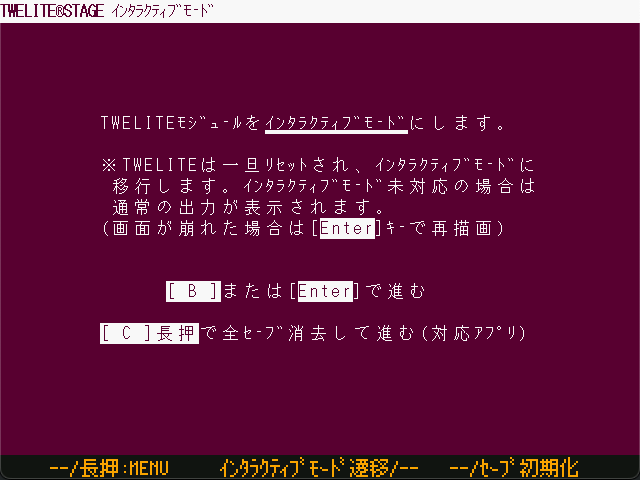

次の画面では、任意の場所をクリックするかEnterキーを押すことで次に進みます。

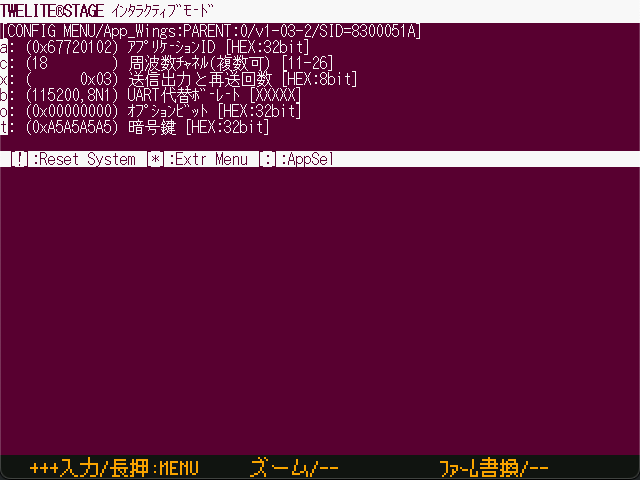

以下のような画面が表示されたら成功です。

物理的にネットワークを分離する周波数チャネルの値が18、論理的にネットワークを分離するアプリケーションIDの値が67720102となっていれば、工場出荷時の TWELITE DIP と通信できます。

ロゴマークの点灯

TWELITE STICK を PC に接続した状態で、TWELITE DIP の DI1 に接続したスイッチを押してください。

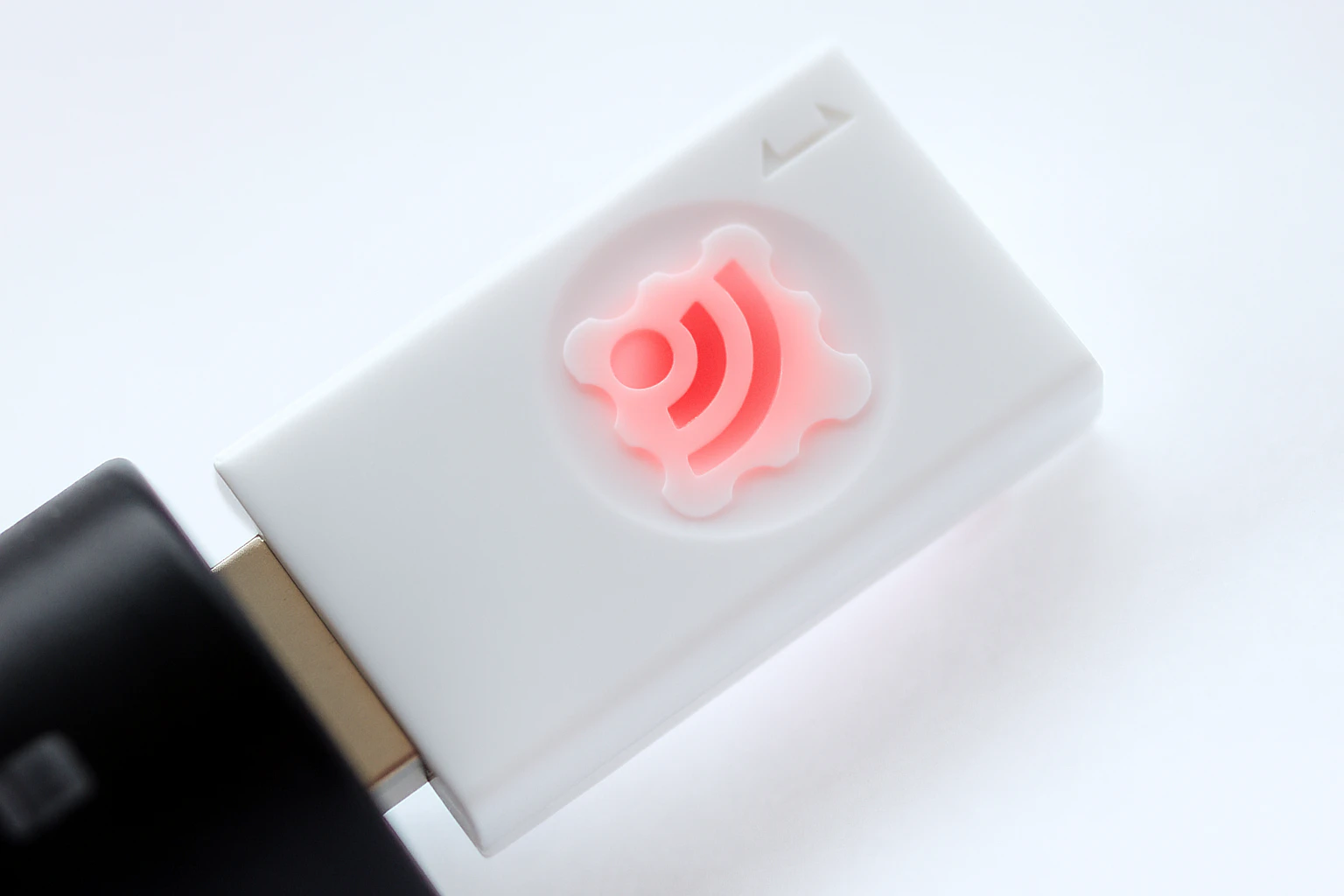

正常に動作していれば、ボタンを押している間はより明るく、赤色に光ります。

標準アプリビューア

TWELITE STAGE APP には、超簡単！標準アプリの子機から受信したデータを表示する機能があります。

DI1へ接続したスイッチの状態を取得しましょう。

メインメニューからビューアを選択します。

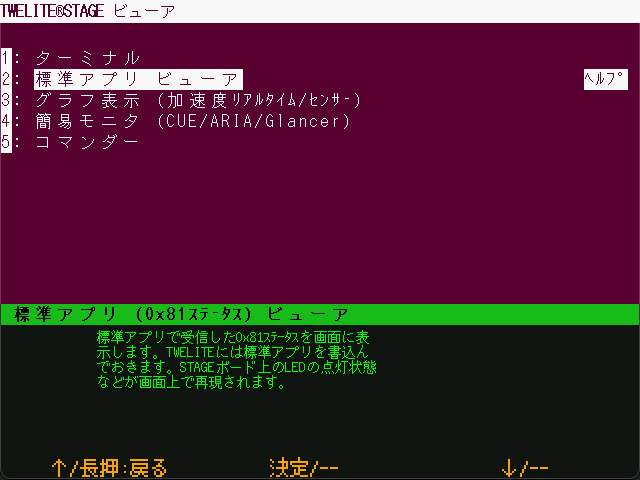

ビューア選択の画面から、標準アプリ ビューアを選んでください。

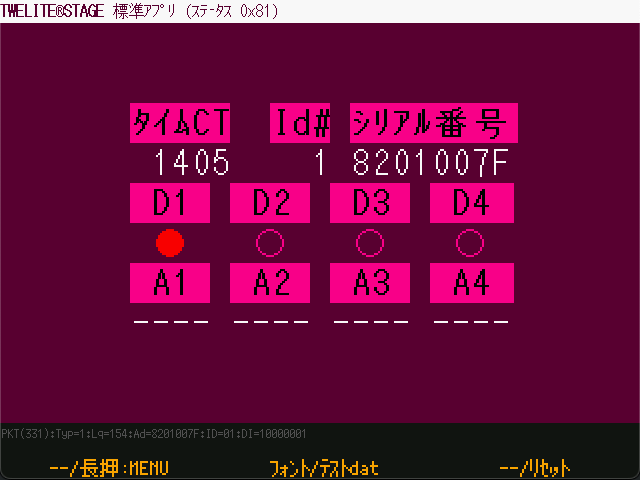

標準アプリビューアの画面では、TWELITE STICK が受信した最新の超簡単！標準アプリからのデータを表示します。

TWELITE DIP の DI1 に接続したスイッチを押すと、D1の項目が赤く光ります。

標準アプリコマンダー

TWELITE STAGE APP には、超簡単！標準アプリの子機へデータを送信する機能もあります。DO1へ接続した LED を制御してみましょう。

メインメニューからビューアを開きます。

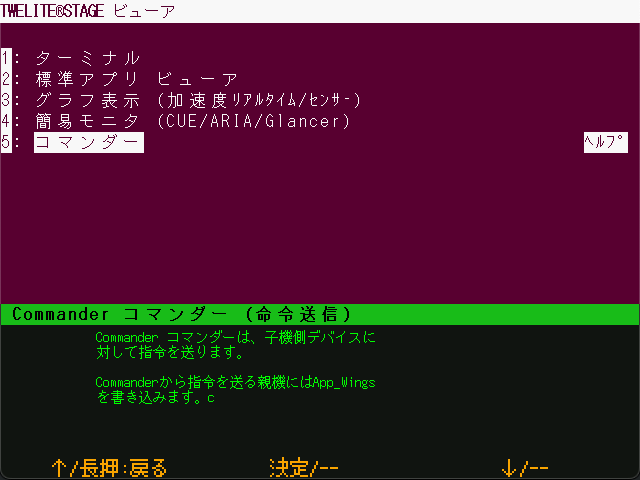

ビューア選択の画面から、コマンダーを選んでください。

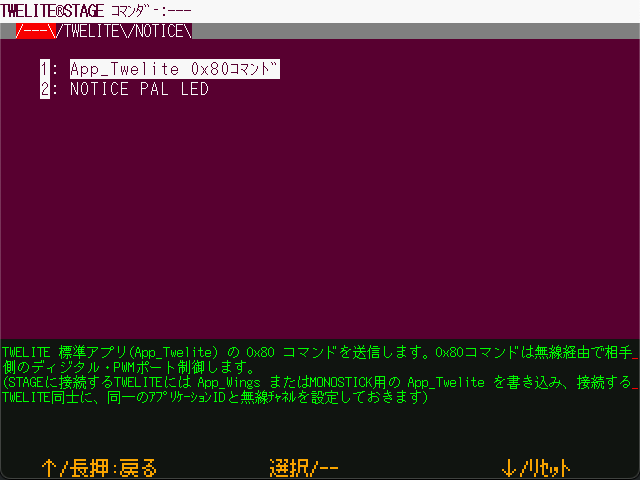

App_Twelite 0x80コマンドを選びます。

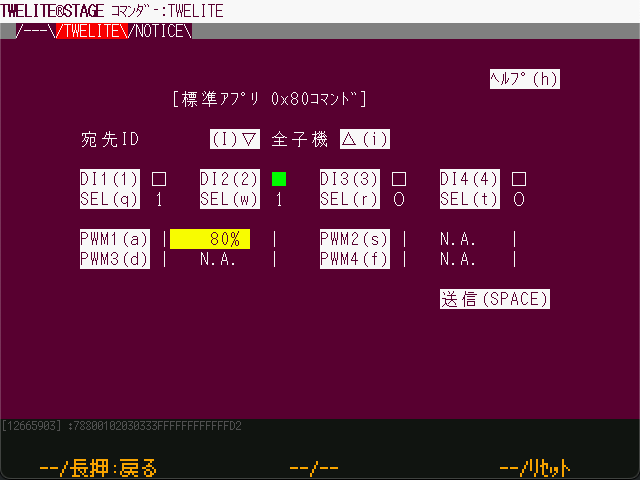

DI1(1)をクリックするか、1キーを押すことでDI1の点灯状態を制御できます。

TWELITE ARIA と通信

ここでは、温湿度センサータグ TWELITE ARIA との通信動作を確認する方法をご紹介します。

TWELITE ARIA は、工場出荷時に書き込まれている アリアアプリ（App_ARIA）が動作しているものとします。

TWELITE ARIA の準備

TWELITE ARIA に CR2032 電池を挿入してください。

TWELITE ARIA の親機に TWELITE STICK を使うことで、温湿度や磁石が接近した情報を PC 側で取得できます。

TWELITE STICK の接続

TWELITE STICK を PC の USBポートに接続してください。

親機・中継機アプリの親機モードに設定されていれば、マゼンタに光ります。

端末の設定

端末の設定変更は不要です。工場出荷時の状態のまま、すぐに通信を開始できます。

物理的にネットワークを分離する周波数チャネルの値が18、論理的にネットワークを分離するアプリケーションIDの値が67720102となっていれば、工場出荷時の TWELITE ARIA と通信できます。

ロゴマークの点灯

TWELITE STICK を PC に接続した状態で、TWELITE ARIA のホールセンサに磁石を近づけてください。

正常に動作していれば、TWELITE ARIA は磁石を近づけるたびにパケットを送信し、TWELITE STICK のロゴマークがそれを受けて点滅します。

簡易モニタ

TWELITE STAGE APP には、TWELITE ARIA から受信したデータをシンプルに表示する機能があります。

メインメニューからビューアを選択します。

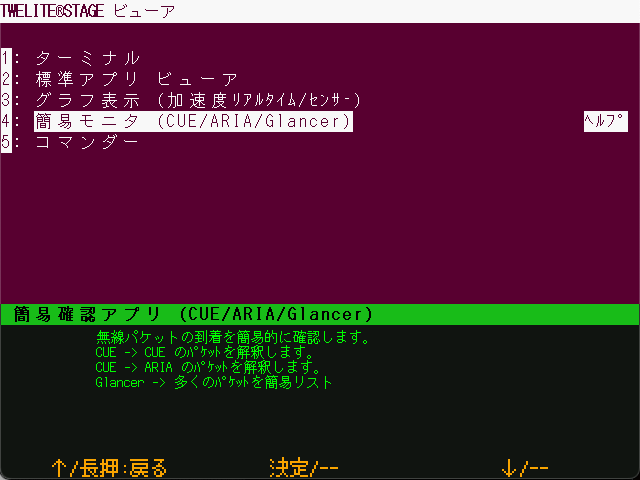

ビューア選択の画面から、簡易モニタ（CUE/ARIA/Glancer）を選んでください。

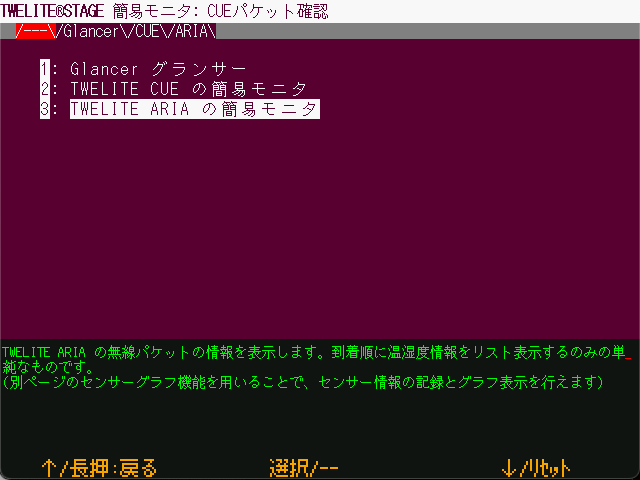

続いて、TWELITE ARIA の簡易モニタを選択します。

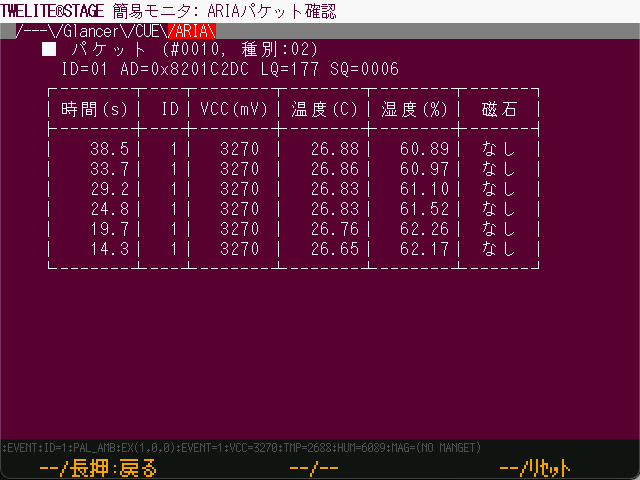

簡易モニタの画面では、TWELITE STICK が受信した最新の TWELITE ARIA のデータを表示します。

TWELITE ARIA に磁石を近づけると、新たなパケットが届きます。

センサーグラフ

TWELITE STAGE APP には、子機から受信した温湿度データなどをグラフとして表示する機能もあります。

メインメニューからビューアを開きます。

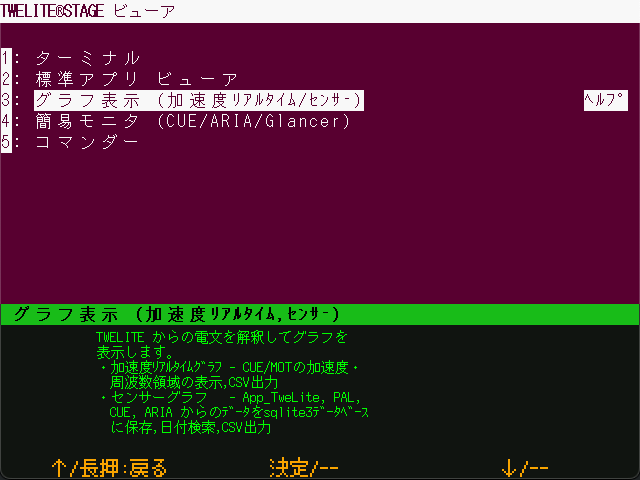

ビューア選択の画面から、グラフ表示（加速度リアルタイム／センサー）を選んでください。

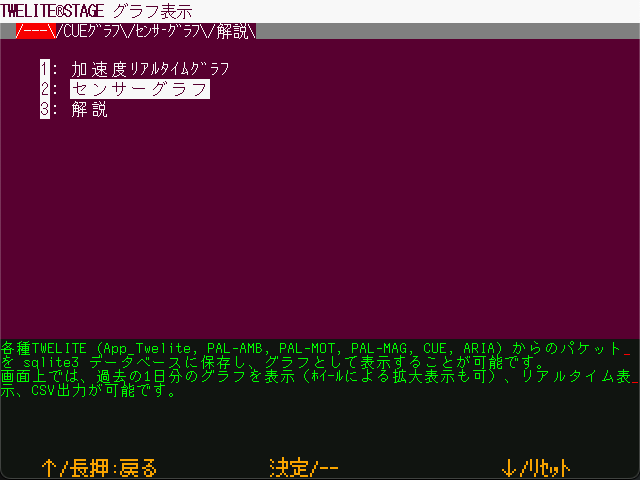

続いて、センサーグラフを選択します。

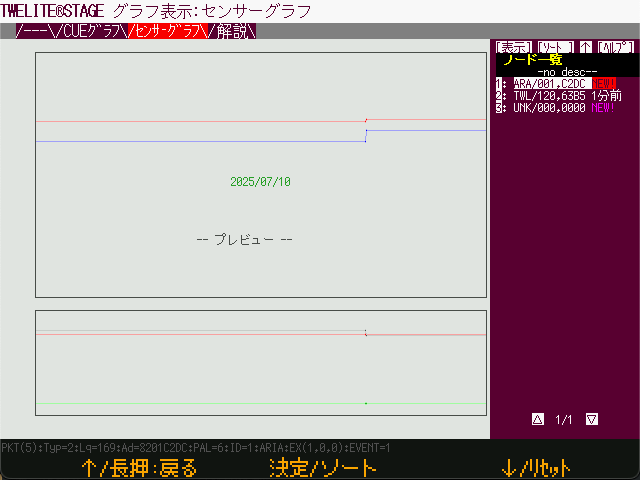

右側のノード一覧から、ARAで始まるものを選択してください。

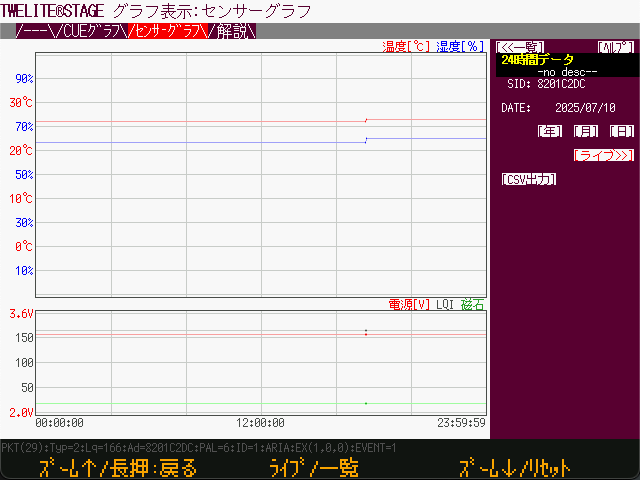

初期状態では、24時間分のデータが表示されます。直近のデータを確認するために、[ライブ>>]をクリックしてください。

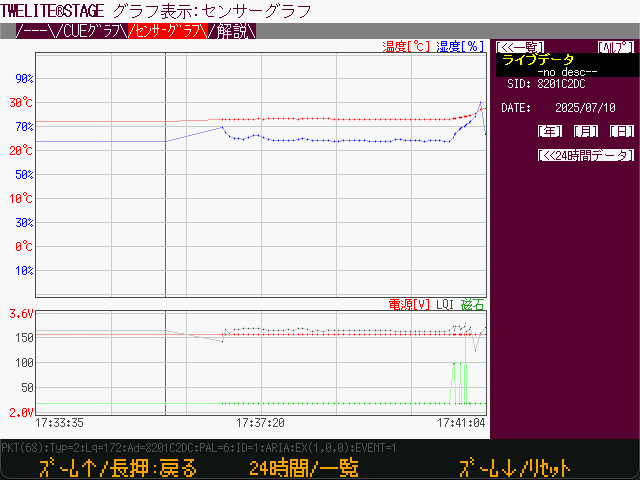

直近のデータが表示されます。磁石を近づける、7Pインタフェース近くのセンサを温めるなどして、値が変化する様子を確認してください。
