STAGEアプリを使わずにUART通信する

TWELITE STAGE アプリの代わりに CoolTerm を使って UART 通信を行う

TWELITE STAGE アプリのターミナル機能は、UART の応用的な操作には適しません。汎用ソフトウェアの CoolTerm を使用して、インタラクティブモードへのアクセスやUARTのバイナリデータの送信を行う方法を紹介します。

外部ツールの使用において、当社は一切の責任を負いません。

また、外部ツールに関する質問はご遠慮ください。

TWELITE STAGE アプリが適さない場合

TWELITE STAGE アプリのターミナルは、あくまでも簡易的な評価を目的とした機能です。したがって、シリアル通信アプリの書式モード（アスキー／バイナリ）のように高度なUART通信を行う用途では、次の問題があります。

CoolTerm は、シリアル通信に特化した汎用ソフトウェアです。TeraTerm とは異なり、（デバッグモードを使わずとも）バイナリデータを扱うことができるほか、複数のプラットフォームに対応しています。

作者のホームページからファイルを入手してください。

CoolTerm では、使用するシリアルポートと付随する設定に名前を付けることができます。

ここでは、初期状態の TWELITE シリーズへ適合させるために設定が必要となる項目を紹介します。

設定の変更は Options メニューから行います。

Options 中の Serial Port のうち、次の設定を確認します。

Options 中の Terminal のうち、主に次の設定を確認します。

アスキー形式のデータを入力する場合（インタラクティブモードは除く）は、Terminal Mode を Line Mode としても構いません。

Line Mode では、Enter キーを押すことで打ち込んだデータを一度に送ることができます。

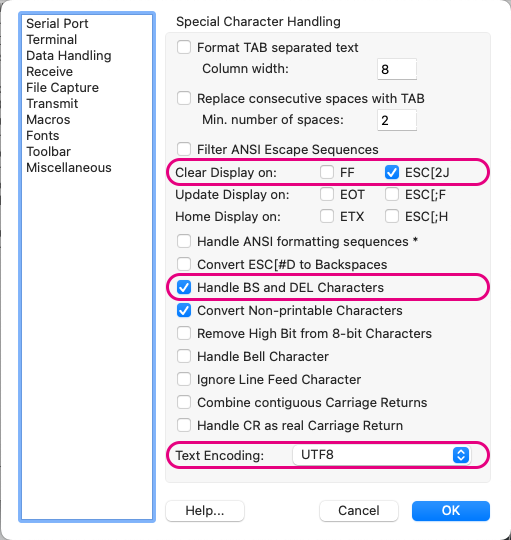

Options 中の Data Handling のうち、主に次の設定を確認します。

Options 中の Transmit のうち、主に次の設定を確認します。

Send String Options：Terminate 'Send String' Dataをチェック
- Termination String：0D 0A（送信画面ではCRLFを末尾へ追加）

シリアル通信アプリの書式モード（バイナリ形式）では、チェックを入れないでください（CRLFを利用しません）。

インタラクティブモードは、Options > Terminal > Terminal Mode を Raw Mode として使用することを推奨いたします。

Connect をクリックして接続したら、主画面を選択して、+を3回入力します。

TWELITE STAGE アプリと同じように直接文字を打ち込むことで、インタラクティブモードを利用できます。

インタラクティブモードの操作については、TWELITE APPSのマニュアルをご覧ください。

シリアル通信アプリの書式モード（アスキー形式）のように、:で始まりCRLFで終わるアスキー文字列で構成された系列を扱う際には、Options > Terminal > Terminal Mode を Line Modeとすると便利です。

一行ずつEnterキーを使って入力できるほか、カーソルキーの↑を押すことで履歴を参照できます。

簡易形式を使って、親機から全子機に対してバイト列 0x11 0x22 0x33 0xAA 0xBB 0xCC を数回送信した場合の例を次の図に示します。

シリアル通信アプリの書式モード（アスキー）の書式については、マニュアルをご覧ください。

シリアル通信アプリの書式モード（バイナリ形式）では、Options > Terminal > Terminal Mode を Raw Modeとしたうえで、Options > Transmit > Send String Options > Terminate 'Send String' Data のチェックを外してください。

受信したデータを16進数で表示するためには、View > View Hex を選択します。

16進数で表現したデータを送信するには、Connection > Send String... を選択して送信画面を開き、ラジオボタンのHex を選びます。

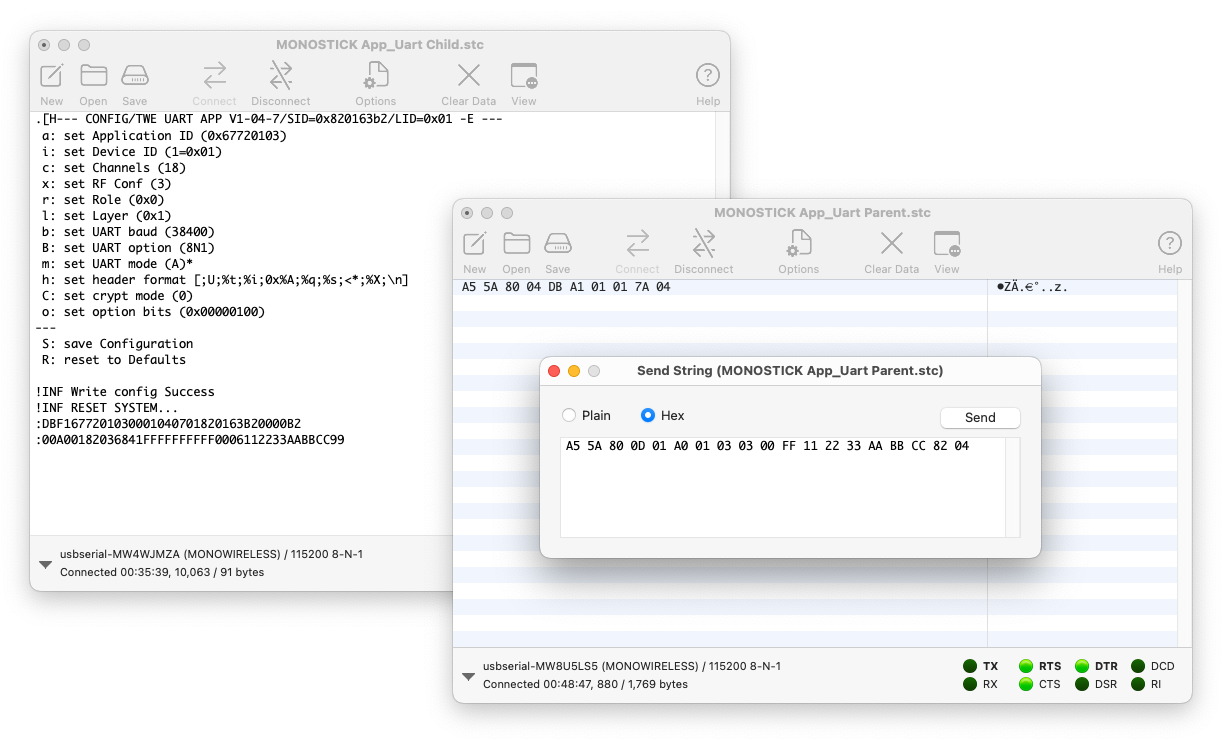

簡易形式を使って、親機から全子機に対してバイト列 0x11 0x22 0x33 0xAA 0xBB 0xCC を送信した場合の例を次の図に示します。

シリアル通信アプリの書式モード（バイナリ）の書式については、マニュアルをご覧ください。
